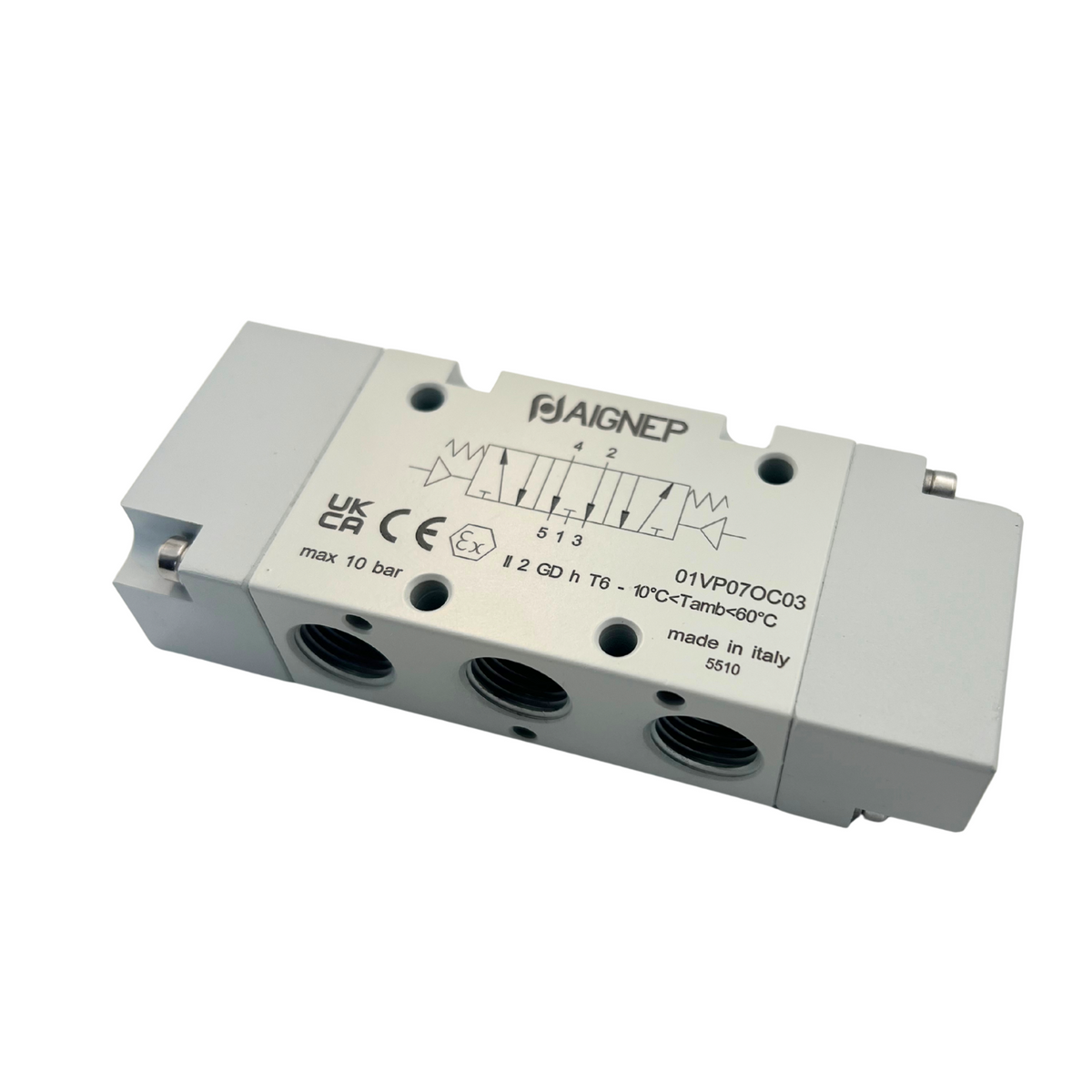

Válvula de Accionamiento Neumático de 5/3 Vías, Centro Cerrado, Retorno por Resorte | Aignep

La Válvula de Accionamiento Neumático AIGNEP 01VP07OC03, 5/3 Vías de Centro Cerrado con Retorno por Resorte es una válvula direccional de la Serie 01V accionada por pilotaje neumático con tres posiciones: avance, retroceso y posición central bloqueada (centro cerrado). En la posición central, todos los puertos quedan bloqueados, manteniendo el actuador fijo en su posición intermedia. Al cesar la señal de pilotaje, retorna automáticamente a la posición central por resorte. Es la configuración más avanzada de la Serie 01V, ideal para aplicaciones que requieren parada y bloqueo preciso del actuador en posición intermedia. Compatible con manifold Serie 01V. Cuerpo de aluminio anodizado, spool niquelado, sellos NBR. Opera hasta 10 bar. Fabricada en Italia por AIGNEP.

Comparativa de Configuraciones Serie 01V — ¿Cuál elegir?

• 5/2 Monoestable (01VP050003): 2 posiciones, retorno por resorte. Control simple de cilindro doble efecto con retorno seguro
• 5/2 Biestable: 2 posiciones, memoria neumática. Mantiene posición ante pérdida de señal
• 5/3 Centro Cerrado (01VP07OC03 — esta válvula): 3 posiciones, posición central bloquea todos los puertos. Ideal para parada y bloqueo preciso del actuador en posición intermedia

Funcionamiento del Centro Cerrado

• Señal piloto A: Válvula en posición 1 — avance del actuador
• Señal piloto B: Válvula en posición 2 — retroceso del actuador
• Sin señal (posición central por resorte): Todos los puertos bloqueados — actuador fijo en posición intermedia
• Ventaja: Permite detener y bloquear el actuador en cualquier punto intermedio de su recorrido

Aplicaciones

• Control de cilindros neumáticos de doble efecto con parada y bloqueo en posición intermedia
• Sistemas donde el actuador debe detenerse y mantenerse fijo al cesar la señal
• Circuitos neumáticos sin PLC ni electricidad en el punto de control
• Zonas ATEX o ambientes explosivos con requisito de bloqueo en posición intermedia
• Maquinaria de posicionamiento neumático de precisión
• Montaje en manifold Serie 01V para centrales neumáticas

Especificaciones Técnicas

• Referencia: AIGNEP 01VP07OC03
• Serie: AIGNEP 01V
• Tipo: Válvula de accionamiento neumático (piloto neumático), monoestable centro cerrado
• Configuración: 5/3 vías, 3 posiciones, centro cerrado
• Conexión neumática: BSPP 1/4"
• Accionamiento: Pilotaje neumático (señal de aire)
• Posición central: Centro cerrado (todos los puertos bloqueados)
• Retorno: Por resorte a posición central al cesar la señal
• Presión de trabajo: Hasta 10 bar
• Cuerpo: Aluminio anodizado
• Spool: Aluminio niquelado
• Sellos: NBR
• Compatible con: Manifold Serie 01V AIGNEP
• País de fabricación: Italia
• Marca: Aignep

Equivalente a

• SMC VT317-5G-02 (5/3 centro cerrado, piloto neumático, G1/4")
• Camozzi Serie 358, 5/3 centro cerrado, piloto neumático, 1/4"
• Bürkert Tipo 6213, 5/3 centro cerrado G1/4"
• ASCO Numatics Serie 327/328, 5/3 centro cerrado G1/4"
• Parker/Pneutronics Serie B, 5/3 centro cerrado G1/4"
• Univer Serie BE/AC, 5/3 centro cerrado G1/4"

Otros Nombres Comunes

Este producto también es conocido como: válvula 5/3 centro cerrado neumática, válvula de tres posiciones centro cerrado, válvula neumática de bloqueo en posición intermedia, válvula 5/3 piloto neumático centro cerrado, 5/3 closed center pneumatic valve, air piloted 5/3 closed center valve, three position closed center pneumatic valve o AIGNEP 01VP07OC03 5/3 valve.
