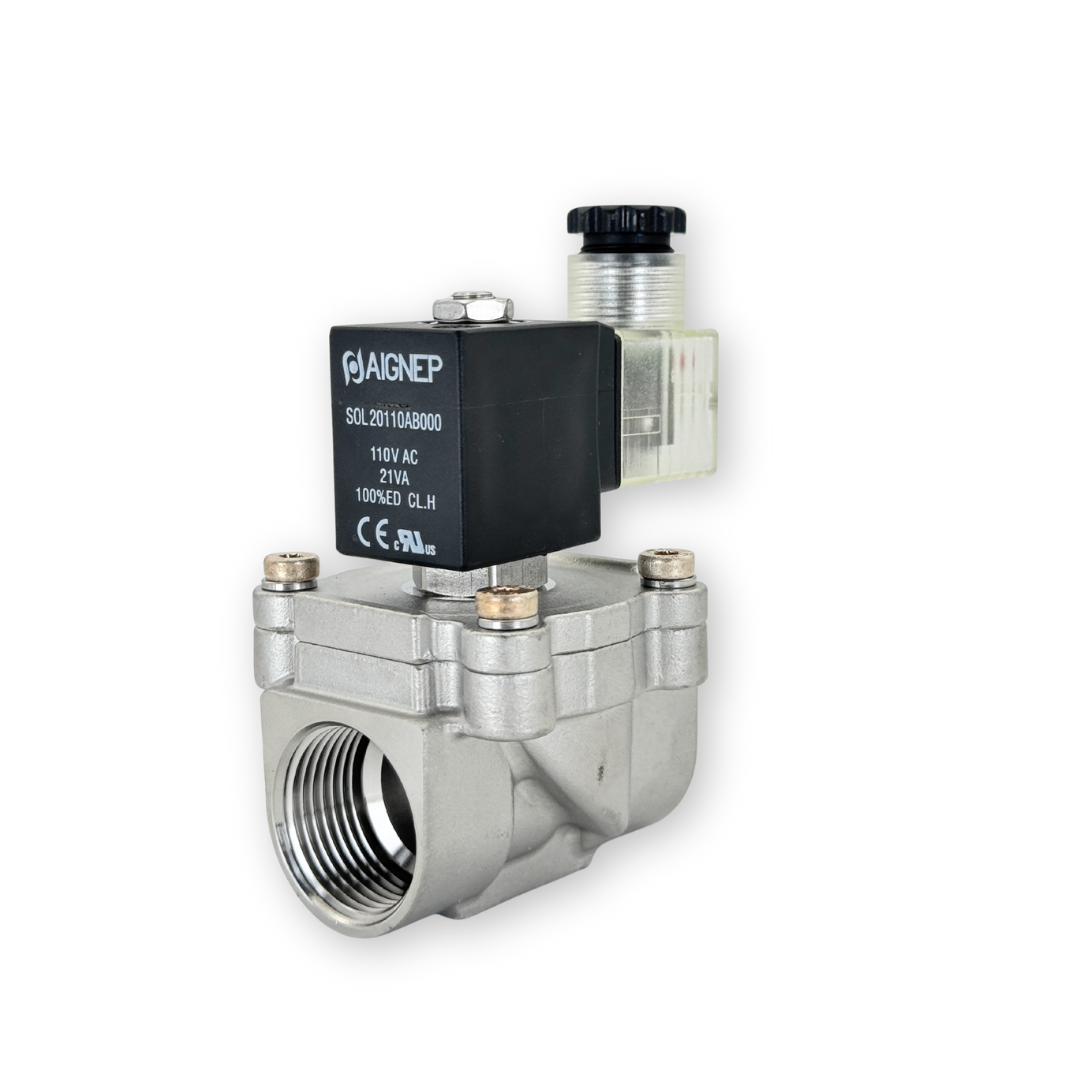

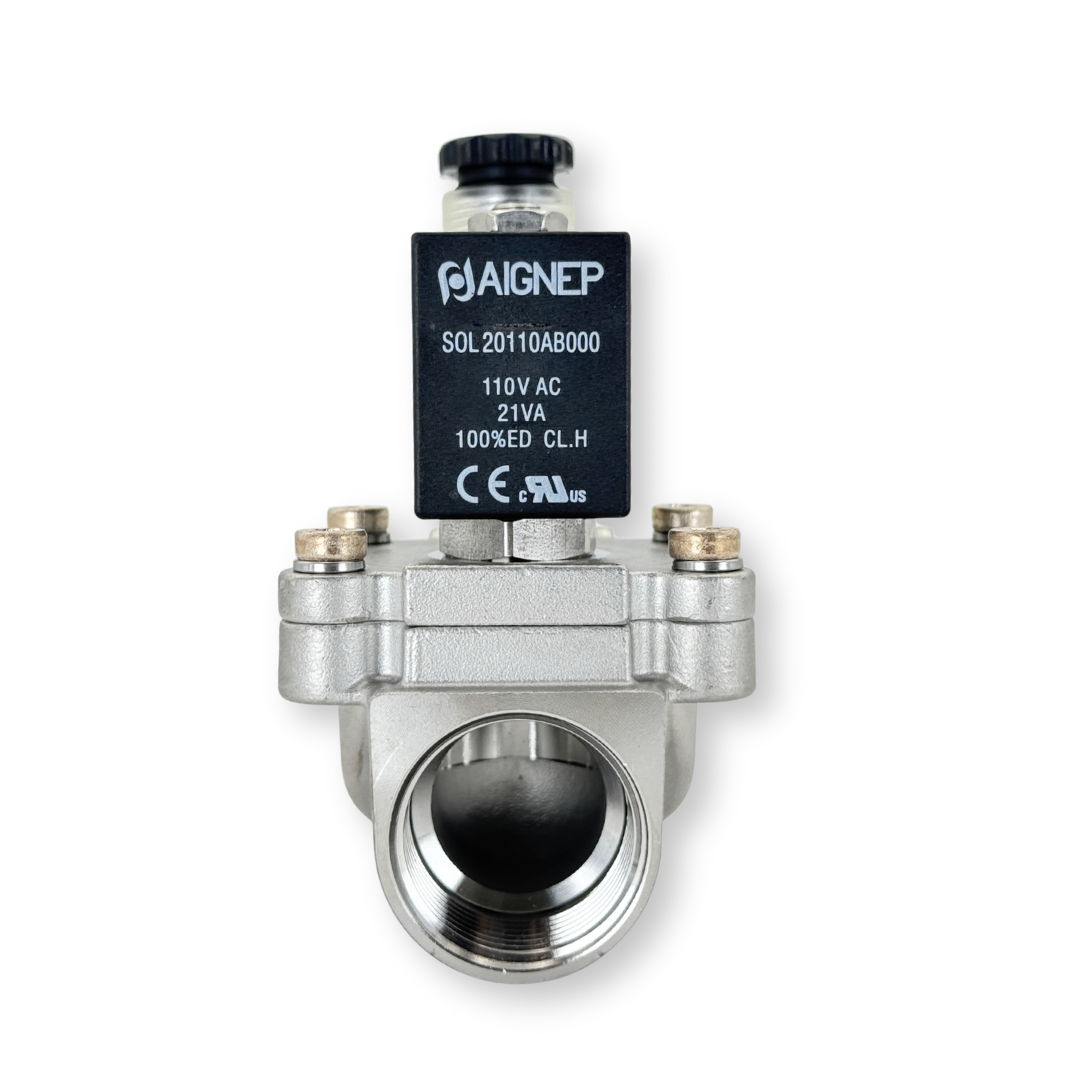

VALVULA SOLENOIDE DE ACERO INOXIDABLE - AIGNEP X3F

Las válvulas solenoides de la serie X3F de AIGNEP, en su versión de 1", son válvulas de membrana guiada con cuerpo roscado de acero inoxidable 316L, diseñadas para combinar los principios de las válvulas de acción directa y servoasistidas. Esto resulta en un rendimiento excepcional y una vida útil hasta cinco veces superior a la de las electroválvulas tradicionales. Son aptas para operar en condiciones extremadamente duras, soportando una presión máxima admisible de 25 bar. Su apertura está garantizada con una presión diferencial (ΔP) mínima de 0.15 bar, asegurando su fiabilidad en aplicaciones críticas.

El diseño de 1" de la serie X3F está fabricado íntegramente con materiales de alta calidad, incluyendo un cuerpo de acero inoxidable AISI 316L, un tubo guía y muelles de acero inoxidable, y un núcleo fijo y móvil de acero inoxidable AISI 430FR. El material de las juntas en NBR permite una compatibilidad química y térmica óptima, permitiendo el contacto con fluidos agresivos y corrosivos. Con un orificio de 25 mm y un valor Kv de 6.63 m³/h, estas válvulas garantizan un caudal eficiente. Además, se puede solicitar un anillo de sombreado plateado o de cobre para las bobinas.

Estas válvulas cuentan con un grado de protección IP67 con conector y kit antihumedad, lo que las hace adecuadas para entornos exigentes. Las bobinas son de clase H y poseen certificaciones ATEX II 2G/D Ex h y CSA C22.2, confirmando su seguridad y fiabilidad en ambientes potencialmente explosivos. Las presiones de trabajo varían según el tipo de bobina (CC o CA).

Su amplio rango de aplicaciones incluye el manejo de agua, aceites, líquidos neutros, gases inertes, aire, vapor, oxígeno, así como procesos en la industria química y petroquímica. Se recomienda una posición de montaje horizontal para su correcto funcionamiento.

Componentes que la conforman:

VAL-200504-07:

• Válvula solenoide de diafragma de 1" en Acero Inoxidable: X3F09125N0
• Bobina de 24 VDC - 22 W: SOL21024C7000
• Conector para bobina de 24 VDC: CON3202400

VAL-200504-09:

• Válvula solenoide de diafragma de 1" en Acero Inoxidable: X3F09125N0
• Bobina de 110 VDC - 21 VA: SOL20110AB000
• Conector para bobina de 24 VDC: CON3211000
