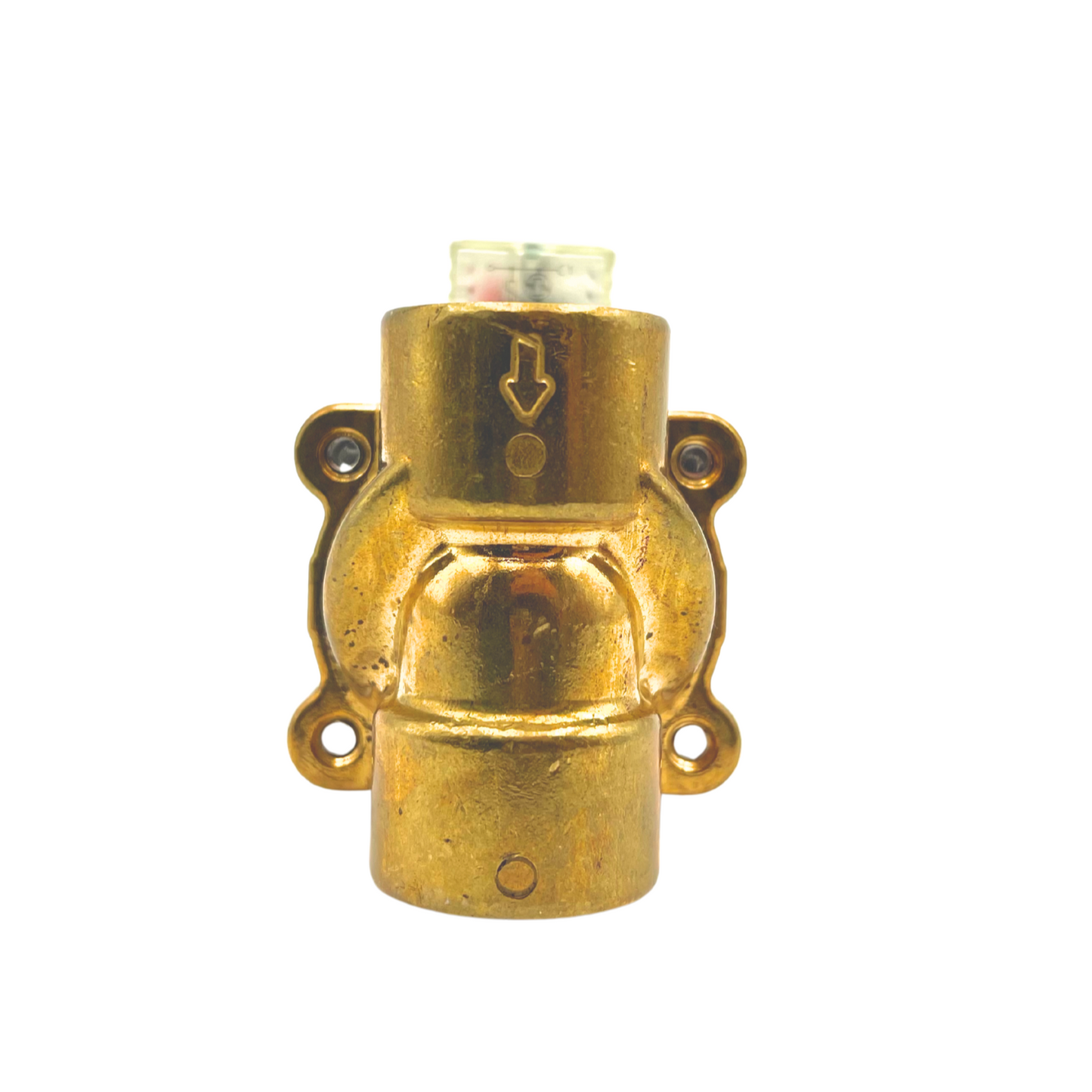

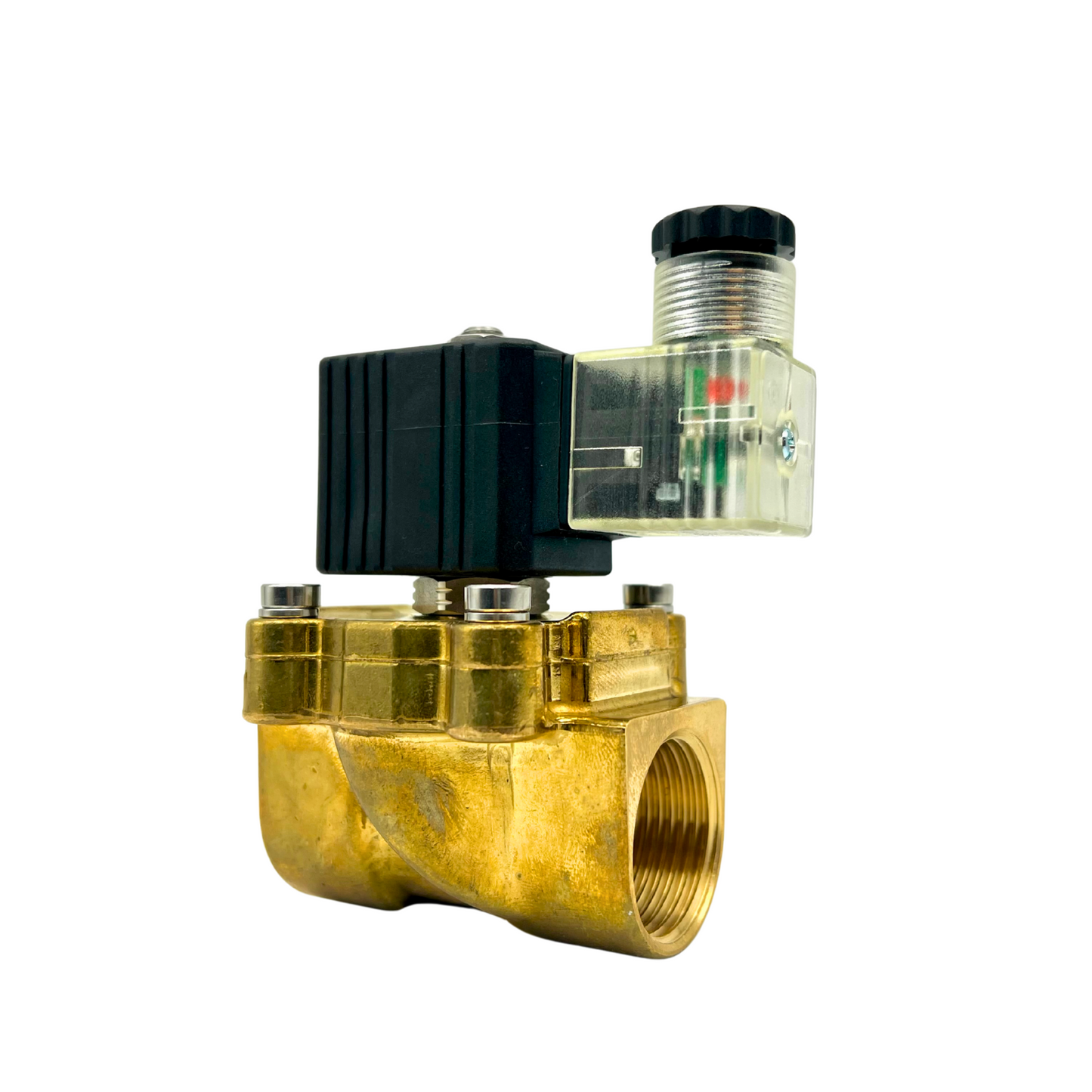

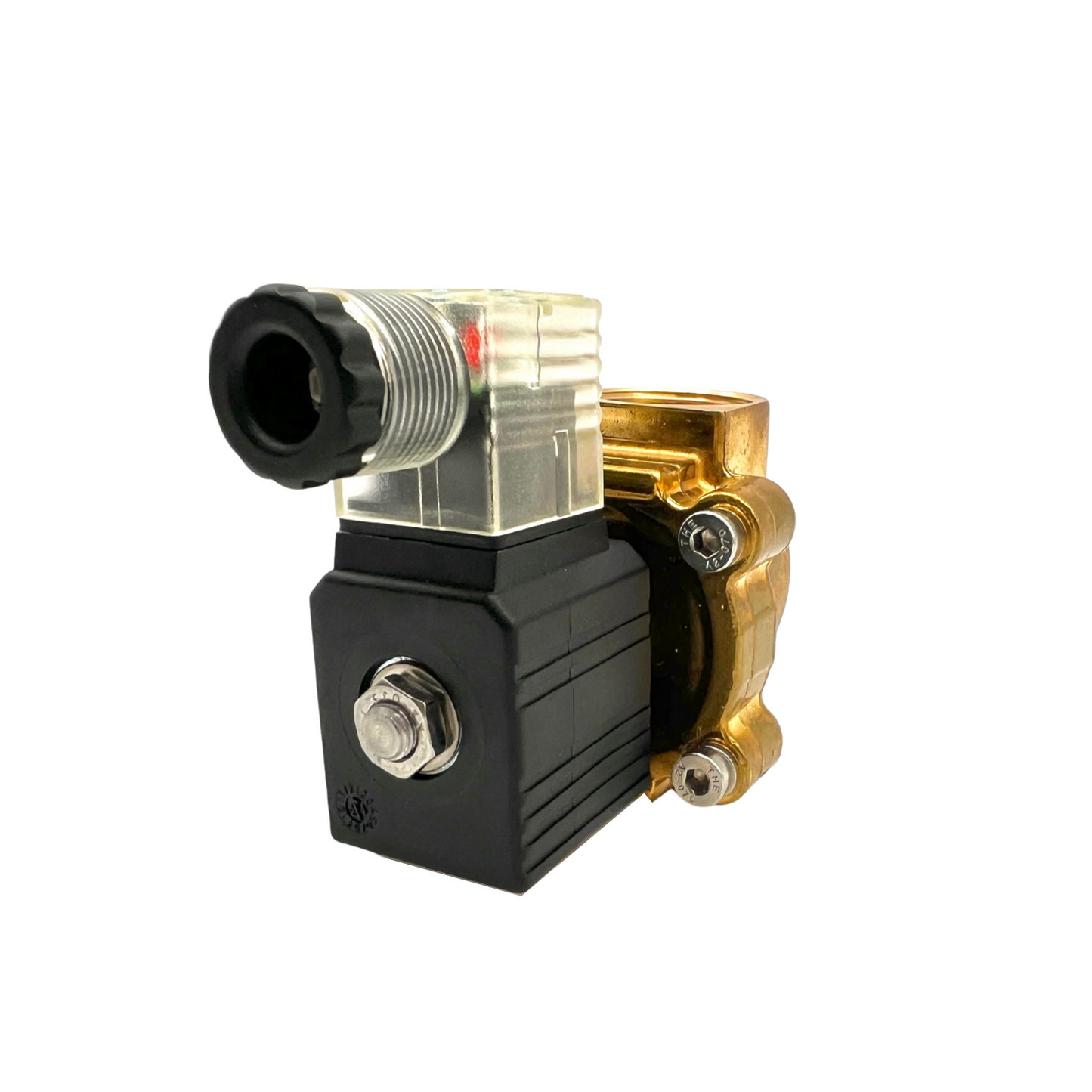

VÁLVULA SOLENOIDE DE LATON FORJADO - AIGNEP SERIE 03F

Las electroválvulas de la serie 03F de AIGNEP, en su versión de 1/4" y 1", son válvulas de membrana guiada con cuerpo roscado de latón diseñadas para un control de fluidos robusto y fiable. Combinan los principios de funcionamiento de las válvulas de acción directa y servoasistidas, ofreciendo un rendimiento superior y una vida útil hasta cinco veces más larga que las válvulas tradicionales.

Estas válvulas están diseñadas para trabajar en condiciones extremas y soportan una presión máxima admisible de hasta 25 bar. La apertura está garantizada con una presión diferencial (ΔP) mínima de 0.15 bar, asegurando su fiabilidad en una amplia gama de aplicaciones industriales.

El diseño interno de estas válvulas de 1" incluye un cuerpo de latón CW617N, un tubo guía, un núcleo fijo y móvil de acero inoxidable AISI 430FR y un muelle de acero inoxidable. Para garantizar la compatibilidad con diferentes fluidos y rangos de temperatura, el material de la junta seleccionado es de NBR (para -10°C a +90°C). Con un orificio de 25 mm y un valor Kv de 6.63 m³/h, estas válvulas garantizan un caudal eficiente. La temperatura ambiente con bobinas de clase H se mantiene entre -10°C y +80°C.

Las válvulas de 1" de la serie 03F cuentan con importantes certificaciones, incluyendo ATEX II 2G/D Ex h y CSA C22.2, lo que las hace seguras para su uso en entornos potencialmente explosivos. Además, tienen un grado de protección IP67 con conector y kit antihumedad. Su potencia varía según la configuración de la bobina, con potencias de 21 VA (CA) y 22 W (CC). Estas válvulas son ideales para aplicaciones que incluyen el manejo de agua, líquidos neutros, aceites, gases inertes, aire, vapor y oxígeno, siendo ampliamente utilizadas en sistemas de lavado de coches, procesos industriales, vaciado de tanques y equipos médicos.

Componentes que la conforman:

VAL-200503-07:

• Válvula Solenoide de Latón Forjado 1": 03F09125N0
• Bobina de 24 VDC - 22 W: SOL21024C7000
• Conector para Bobina de 24 VDC: CON3202400

VAL-200503-08:

• Válvula Solenoide de Latón Forjado 1": 03F09125N0
• Bobina de 110 VAC - 21 VA: SOL20110AB000
• Conector para Bobina de 110 VAC: CON3211000

VAL-200503-10:

• Válvula Solenoide de Latón Forjado 1/4": 03F03110N0
• Bobina de 24 VDC - 22 W: SOL21024C7000
• Conector para Bobina de 24 VDC: CON3202400
