Guía técnica: llenadora volumétrica, fallas comunes y recomendaciones de mantenimiento

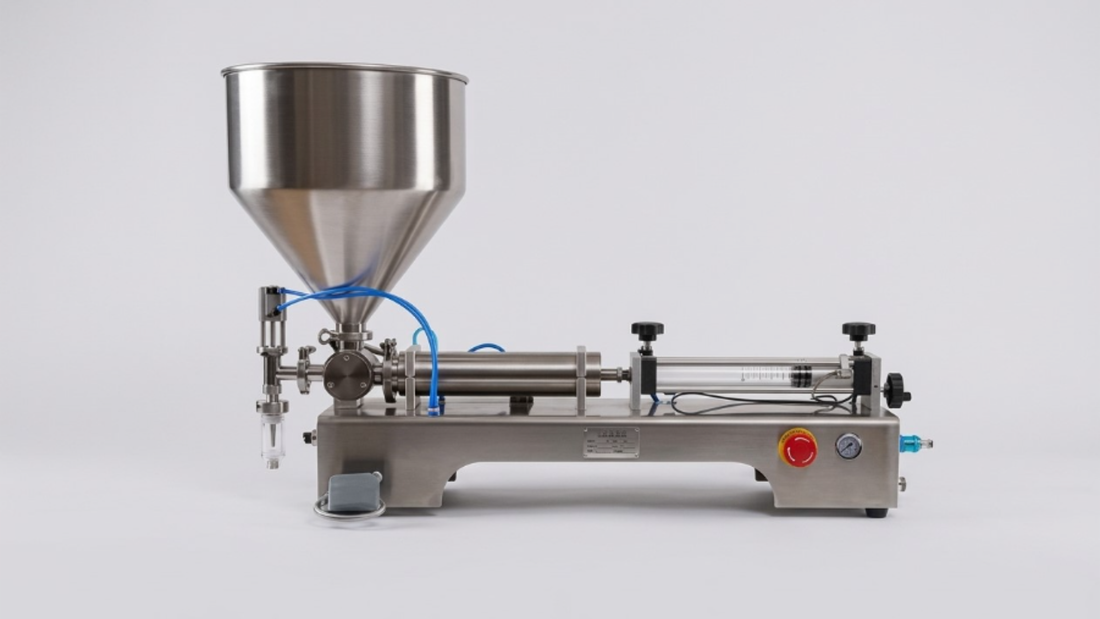

Una llenadora volumétrica es una máquina industrial diseñada para dosificar y llenar envases con una cantidad exacta y preestablecida de producto. Su funcionamiento se basa en la medición del volumen, lo que permite mantener uniformidad en cada ciclo de llenado.

¿Cómo funciona una llenadora volumétrica?

• Succión y expulsión del producto: el producto ingresa a una tolva o tanque. Luego, un pistón o cilindro succiona la cantidad exacta y la expulsa por la boquilla de llenado, de forma similar al funcionamiento de una jeringa.
• Control preciso del volumen: el sistema regula la cantidad dosificada de manera mecánica o electrónica, independientemente de la forma del envase. En este caso, el equipo utiliza componentes neumáticos tanto para el control como para la fuerza de accionamiento.

Características y ventajas principales

• Versatilidad: puede trabajar con líquidos ligeros, productos semidensos, pastas o geles, como miel, cremas, aceites y productos similares.
• Alta precisión: reduce desperdicios y ayuda a que cada frasco o botella reciba la misma cantidad de producto.
• Materiales higiénicos: generalmente se fabrica en acero inoxidable, lo que facilita el cumplimiento de normas sanitarias en las industrias alimentaria, cosmética y farmacéutica.

Problemas detectados en el equipo

1. O-rings con sobreajuste

Problema: fricción excesiva durante el recorrido neumático y bloqueaban el movimiento del cilindro.

Cuando un empaque es más grande que la cavidad donde debe alojarse, puede detener el funcionamiento de la máquina. Incluso si el equipo logra trabajar, el sobreajuste provoca desgaste prematuro, mayor consumo de energía y paros constantes de producción.

Por el contrario, si el empaque queda demasiado flojo, no sellará correctamente y aparecerán fugas.

Cómo elegir la dimensión adecuada de un O-ring

Como referencia general, se recomienda que la compresión del O-ring no supere los siguientes rangos:

• • Aplicación dinámica: cuando el O-ring está en movimiento, la compresión recomendada se mantiene entre 10% y 15%.
  • Aplicación estática: cuando el O-ring permanece fijo, la compresión recomendada se ubica entre 15% y 25%.

Análisis del resultado

• • Resultado obtenido: 14.53% de compresión.
  • Evaluación: este valor es adecuado para un sellado dinámico, ya que se encuentra dentro del rango recomendado de 10% a 15%. Permite un sellado eficiente sin generar fricción excesiva ni desgaste prematuro del elastómero.

Observación importante: la máquina tenía instalado un O-ring de 3 mm, con una deformación aproximada de 33%, es decir, más del doble de lo permitido para una aplicación dinámica.

2. Rodamientos Dañados

Problema: desgaste prematuro debido a un ajuste mecánico incorrecto, tanto en el eje de montaje como en la cavidad del alojamiento.

Los rodamientos de bola son componentes simples y duraderos, siempre que trabajen con el ajuste de alojamiento correcto y reciban la lubricación adecuada.

Recomendación de ajuste: Para mantenimiento mecánico general, dejar el eje entre +0.010 mm y +0.015 mm sobre una medida nominal de 25.00 mm permite lograr una fijación firme sin sobrecargar las pistas internas del rodamiento.

Cada medida de eje requiere un ajuste específico según el tipo de rodamiento que se instalará. Por eso, siempre es recomendable consultar las especificaciones del fabricante o proveedor local.

En este caso, se utilizó un ajuste bajo norma k5.

3. Exceso de aceite de lubricación

Problema: la acumulación de aceite obstruyó las válvulas neumáticas y sus líneas de conexión.

Un sistema neumático saturado de aceite puede provocar fallas en componentes de control o de paso fino, como electroválvulas, válvulas neumáticas y elementos con pilotaje.

Recomendación fundamental: no agregue aceite al sistema si el fabricante no lo requiere. Actualmente, la mayoría de componentes neumáticos no necesitan lubricación adicional. En todos los casos, utilice una unidad FRL para mantener el aire limpio, regulado y en condiciones óptimas. Conoce las FRL´s disponibles

¿Por qué el exceso de aceite perjudica el sistema?

Las partículas de aceite se mezclan con el polvo arrastrado por el aire comprimido. Esta mezcla forma una pasta que se acumula en las vías neumáticas más finas, obstruye el paso de aire y provoca fallas por bloqueo.

4. Empaques con perfil y material inadecuado

Problema: en los émbolos de succión y descarga se instaló un perfil de empaque incorrecto e incompatible con el fluido del proceso.

Uno de los errores más comunes durante el mantenimiento de este tipo de máquinas es instalar un material similar al original sin verificar su compatibilidad, o cambiar el perfil del empaque sin analizar las consecuencias en el sellado y el desgaste.

La solución más segura es adquirir los repuestos directamente con el fabricante. Si esto no es posible por costos o disponibilidad, se debe elaborar un listado técnico de repuestos, tomar medidas precisas y definir los materiales adecuados para cada punto de sellado.

También debe considerarse que dos máquinas idénticas pueden requerir materiales diferentes si trabajan con fluidos distintos. Por ejemplo, un equipo que procesa derivados del petróleo no usara los mismos empaques que otro equipo que trabaja con vinagre grado alimenticio, ya que cada fluido degrada los materiales de manera diferente.

• • Fluidos derivados del petróleo: se recomienda utilizar materiales como NBR o FKM, según la aplicación.
  • Fluidos ácidos: se recomienda utilizar FKM u otro material compatible con el producto.

Puede consultar una tabla de compatibilidad de materiales para seleccionar el empaque adecuado según el fluido de trabajo.

Blog: Materiales Para Sellado de Fluidos

Recomendaciones de mantenimiento

Para asegurar un funcionamiento estable y reducir paros no programados, se recomienda implementar un plan de mantenimiento basado en condición, complementado con rutinas preventivas organizadas por frecuencia de inspección.

1. Mantenimiento preventivo rutinario

• Diario o al final del turno:
  • Ciclo CIP o SIP: realizar el lavado y la sanitización completa del circuito de llenado para evitar incrustaciones, contaminación o cristalización del producto.
  • Inspección visual y limpieza externa: retirar derrames de producto en vástagos, sensores, guías mecánicas y superficies cercanas al área de llenado.
  • Verificación de fugas: revisar empaques de boquillas, conectores Tri-Clamp y uniones sanitarias para detectar escapes o desgaste visible.
• Semanal:
  • Unidad FRL: drenar la condensación del filtro de aire, verificar la presión de trabajo y revisar el nivel de aceite únicamente si el sistema utiliza componentes que requieren lubricación.
  • Sensores y finales de carrera: limpiar y verificar fotocélulas, sensores de detección de envase y finales de carrera neumáticos para asegurar una lectura confiable.
• Mensual:
  • Lubricación de componentes mecánicos: aplicar grasa grado alimenticio NSF H1 en rodamientos, guías lineales, husillos y levas de accionamiento, según las recomendaciones del fabricante.
  • Revisión de correas y cadenas: inspeccionar tensión, alineación y desgaste en transportadores y sistemas de dosificación.

2. Mantenimiento periódico de elementos de desgaste

• Cada 3 a 6 meses — Sustitución de elastómeros: cambiar de forma preventiva O-rings, sellos de pistón, empaques V-ring y diafragmas de boquillas dosificadoras. Seleccionar siempre materiales compatibles con el producto de trabajo, como NBR, EPDM o FKM/Vitón, según la aplicación.
• Inspección de válvulas neumáticas y cilindros: revisar sellos, carretes neumáticos y posibles pérdidas de presión. Esto ayuda a prevenir fugas internas, arrastre de aceite y fallas de accionamiento.
• Calibración volumétrica: verificar la repetibilidad del volumen dosificado utilizando una balanza de precisión. Cuando aplique, registrar los resultados para evaluar la estabilidad del proceso mediante indicadores como CPK o PPK.
